Miksi muotin pohjat ja vakioosat määrittävät muotin käyttöiän?

Muotin käyttöikä arvioidaan usein ontelon materiaalin ja koneistustarkkuuden perusteella. Mutta se osa, johon kukaan ei kiinnitä huomiota, ratkaisee sen, saavuttaako muotin luotettavasti ja ennustettavasti suunniteltu käyttöikänsä.muottipohja ja vakioosat.

Muotin pohja on luuranko. Vakioosat ovat liitokset. Jos luuranko on vinossa ja nivelet löysät, paraskaan ontelo ei kestä.

Muottipohja: kaiken perusta

Muotin pohja on koko muotin kantaja. Se integroi kaikki toiminnalliset komponentit – ontelo, sydän, poistojärjestelmä, jäähdytysjärjestelmä ja porttijärjestelmä – tarkaksi kehykseksi varmistaen, että ne palaavat täsmälleen samaan asentoon jokaisella avaus- ja sulkemisjaksolla.

Vakiomuottipohjan ydinkomponentit

Nämä levyt on pinottu, lukittu ruuveilla, ja ne tukeutuvat ohjaustappeihin ja holkkeihin, jotka takaavat asennon toistettavuuden joka syklissä.

Muotipohjan kaksi suorituskykyvaatimusta

Jäykkyys tulee ensin. Ruiskutuspaine voi olla satoja kilogrammoja neliösenttimetriä kohden. Jos muotin pohjasta puuttuu jäykkyys, se deformoituu korkean paineen alaisena - jakoviiva avautuu, välähdys ilmestyy; ydin siirtyy, seinämän paksuus muuttuu epätasaiseksi; ejektorin tapit takertuvat, ja koko muotti on purettava.

Tarkkuus on toinen. Ohjaustappien ja holkkien välinen sovitusvälys sekä kunkin levyn tasaisuus ja suorakulmaisuus määräävät suoraan, avautuuko ja sulkeutuuko muotti sujuvasti ja säilyvätkö tuotteen mitat vakaana.

 Vakioosat: halvimmat komponentit, jotka epäonnistuvat useimmin

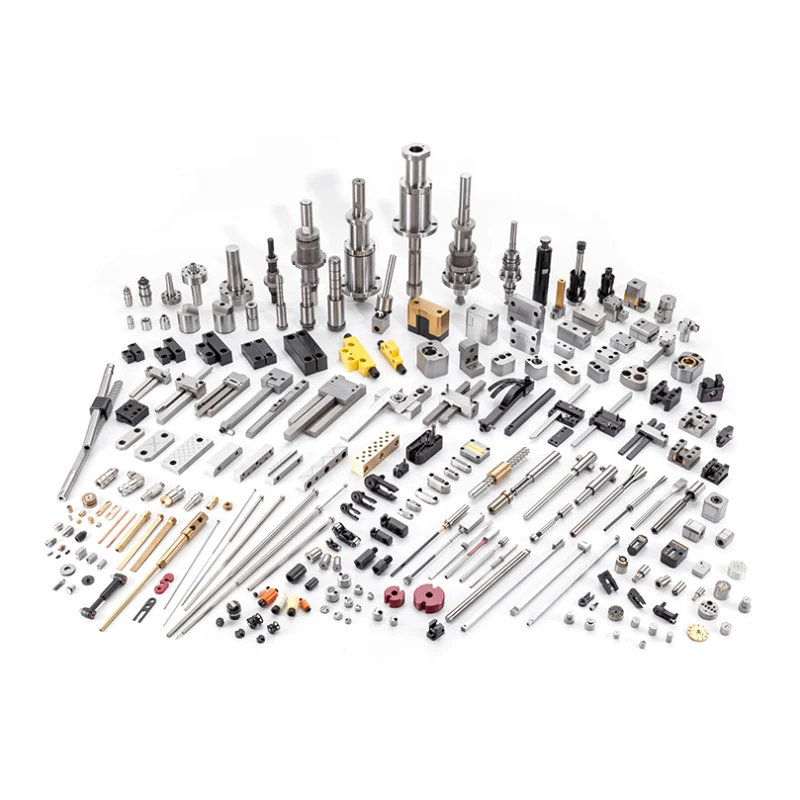

Vakioosat ovat kaikki muotissa olevat vaihdettavat komponentit, joissa ei ole onteloa. Ohjaustapit, holkit, ejektorin tapit, jouset, tiivisteet, kohdistusrenkaat, lukituskappaleet – ne kaikki ovat tärkeitä.

Ne näyttävät tavallisilta, ne ovat halpoja ostaa, mutta yli puolet kaikista muottivaurioista johtuu näistä komponenteista.

1. Ohjaustapit ja holkit

Ohjausjärjestelmä varmistaa liikkuvien ja paikallaan olevien puoliskojen tarkan kohdistuksen jokaisen sulkemisen yhteydessä. Useimmat muottivauriot alkavat ohjaustarkkuuden menettämisestä.

Materiaali: SUJ2-laakeriteräs tai SKD11-työkaluteräs, korkeataajuinen induktiokarkaisu HRC 58-62, jota seuraa tarkkuushionta Ra 0,2-0,4 pintakäsittelyyn.

Sopivuusväli: Tyypillisesti 0,02-0,05 mm muotin koosta riippuen. Liian suuri, ja ydin ja onkalo kohdistuvat väärin. Liian pieni ja avautumis- ja sulkemisvastus kasvaa aiheuttaen ryppyjä.

Vikatilat:

• Tappien naarmuja → riittämättömän voitelun tai epätasaisen kuormituksen aiheuttama

• Kuluneet holkit → käyttöiän loppu; vaihda ne

• Taipuneet tapit → johtuvat ruiskutuskoneen epätasapainoisesta ulostyöntöstä tai väärästä kiristysvoimasta

2. Ejektoritapit, -holkit ja työntötangot

Poistojärjestelmä näkee muotin minkä tahansa osan suurimman kiertotaajuuden ja monimutkaisimman kuormituksen.

Ejektoritapit: Valmistettu pikateräksestä SKH51 tai kuumatyöstöteräksestä SKD61, karkaistuilla kärjillä. Sovitavälys ohjausreiän kanssa tulee olla 0,015-0,025 mm. Liian tiukka ja tappi takertuu. Liian löysä ja välähdys näkyy poistokohdassa.

Kaksi pääasiallista syytä ejektorin tapin rikkoutumiseen: poistovoima on irrotusvastuskeskuksen ulkopuolella tai tappiin törmätään palautuksen aikana.

Jouset: Vastaa ejektorilevyn palauttamisesta. Eniten huomiotta jäänyt ongelma on kevätväsymys. Kymmenien tuhansien puristusten jälkeen vapaa korkeus lyhenee. Ejektorilevy ei palaa kokonaan takaisin, ja ejektorin tapit iskevät paikallaan olevaan puolikkaaseen seuraavan sulkemisen aikana.

Tarkistusmenetelmä: Tarkasta jouseton korkeus 100 000 syklin välein. Vaihda, jos se on pudonnut alle 90 % alkuperäisestä korkeudesta.

3. Tiivisteet ja ohjauslevyt

Jäähdytysjärjestelmän vesivuodot ovat yleisin äkillinen vika myymälässä.

Tiivisteet (O-renkaat): Valmistettu korkean lämpötilan silikonikumista tai fluorikumista, joiden lämpötilan ylärajat ovat 200 °C ja 260 °C. Vian aiheuttaa korkeassa lämpötilassa tapahtuva vanheneminen, kovettuminen tai puristussarja. Vaihda 500 000 syklin välein tai vuosittain sen mukaan, kumpi tulee ensin.

Ohjauslevyt: Ohjaa veden virtaussuunta paikallista jäähdytystä varten. Yleisin vika on kalkin tukkeuma – erityisen vakava alueilla, joilla on kovaa vettä. Käytä pehmennettyä vettä tai lisää korroosionesto- ja kalkkikiven lisäaineita.

4. Renkaiden ja lukituslohkojen paikantaminen

Kohdistusrenkaat: Asennettu yläkiinnityslevyyn, keskitetty ruiskutuskoneen suuttimella. Väärä valinta aiheuttaa epäkeskisyyden suuttimen ja suuttimen holkin välillä – parhaimmillaan materiaalivuotoja; pahimmillaan sekä syöttöputken holkki että suutin vaurioituvat.

Lukituslohkot: Käytetään liuku (sivuytimen) lukitsemiseen. Kuluneena lukitusvoima ei ole riittävä, ja liukukappale siirtyy taaksepäin ruiskutuspaineen alaisena aiheuttaen välähdyksen tuotteen kyljessä. Tarkista lukituspinnat säännöllisesti painaumien tai kulumisen varalta. Älä odota salaman ilmestymistä ennen vianmääritystä.

Miksi vakioosat epäonnistuvat useimmiten

Vakioosat ovat helpoimmin standardoitavia, halvimpia ja vähiten havaittavissa olevia komponentteja muotissa.

Ja juuri siksi, että ne ovat halpoja ja huomaamattomia, ne ovat useimmiten laiminlyötyjä:

• Ohjaustapit kuivuvat – kukaan ei tarkista

• Jousia käytetään, kunnes ne napsahtavat

• O-renkaat vuotavat, ja joku kietoo teippiä niiden ympärille ja jatkaa juoksua

• Ejektoritapit ovat hieman vääntyneet, mutta "ne toimivat silti"

Kaikkien näiden "se toimii edelleen" -päätösten kumulatiivinen tulos: muutaman dollarin jousi katkeaa, ejektorilevy jumiutuu, koko muotti vedetään koneesta korjattavaksi, tuotantokapasiteettia menetetään tuntien ajan ja tuhansien dollarien ylläpitokustannukset kasaantuvat.

Valintaperiaatteet

Muotin pohjan valinta

Vakioosien valinta

Huolto: Ei teknistä monimutkaisuutta, vain suorituskuri

Muottipohjan ja vakioosien huolto ei ole monimutkaista. Se vaatii taajuutta ja kurinalaisuutta.

Vikadiagnoosin pikaopas

Themuottipohja ja vakioosatÄlä määritä, kuinka kauniilta tuote näyttää – se on ontelon tehtävä. Ne määrittävät vain yhden asian: voiko muotti tuottaa osia luotettavasti ja johdonmukaisesti aiotun käyttöikänsä ajan.

Väärin kohdistettu luuranko ei voi välittää voimaa, olivatpa lihakset kuinka vahvoja tahansa. Jäykkä nivel ei voi liikkua, olipa raaja kuinka kykenevä tahansa.

Kun valitset muottipohjaa, aseta jäykkyys etusijalle keveyden edelle ja tarkkuus hinnan edelle. Vakioosia ostettaessa merkin ei tarvitse olla kallein, mutta teknisten tietojen on oltava oikeat. Päivittäisessä huollossa vaihda jouset aikataulun mukaisesti, voitele ohjaustapit säännöllisesti ja vaihda tiivisteet, kun ne saavuttavat käyttöiän lopun. Nämä tehtävät eivät vaadi teknisiä taitoja – vain tarkistuslista ja kurinalaisuus sen noudattamiseksi.
