Mikä kriittinen rooli dioilla on monimutkaisessa muottiliikkeessä?

Monimutkaisen ruiskumuotin sisällä yhden luistin liike voi määrittää, onko osa valmistettu virheettömästi vai romutettu. Harkitse valettua autoliitintä, jossa on sivuleikkaus. Pääydin ja onkalo eivät voi yksinkertaisesti avautua ja sulkeutua osan vapauttamiseksi; alaleikkaus jäisi loukkuun. Liukumekanismin tulee liikkua sivusuunnassa vetäen sivuytimen sisään ennen kuin osa työntyy ulos. Jos liukumäki liikkuu liian aikaisin, osa vääristyy. Jos se liikkuu liian myöhään, osa halkeilee. Jos se tarttuu, muotti vaurioituu. Tämä on luistien kriittinen rooli monimutkaisissa muotin liikkeessä. Ne ovat komponentteja, jotka mahdollistavat sellaisten geometrioiden muovaamisen, jotka muuten olisivat mahdottomia: altaleikkaukset, sisäkierteet, sivureiät ja monimutkaiset ääriviivat. Liukumäki ei ole yksinkertainen teräspala; se on tarkkuusmekanismi, jonka on toimittava luotettavasti satojen tuhansien jaksojen ajan. Luistien ja niihin liittyvien komponenttien suunnittelu, materiaalit ja valmistustarkkuus määräävät muotin onnistumisen.

Liukujen merkitystä monimutkaisessa muotin liikkeessä ei voi yliarvioida. Ne ovat komponentteja, jotka muuttavat yksinkertaisen avautuvan ja sulkeutuvan muotin hienostuneeksi valmistusjärjestelmäksi, joka pystyy tuottamaan monimutkaisia ​​osia. Niiden on kestettävä ruiskupuristuksen korkeita paineita, prosessin lämpökiertoa ja toistuvan käytön aiheuttamaa mekaanista kulumista. Ne on ajoitettava tarkasti muotin avautumiseen ja sulkemiseen. Ja ne on valmistettava mikroneina mitattuihin toleransseihin. Tässä artikkelissa tarkastellaan liukumäkien kriittistä roolia monimutkaisissa muotin liikkeessä. Käsittelemme erityyppisiä liukumäkiä, luotettavan toiminnan takaavia suunnitteluperiaatteita, niiden käyttöikää määrääviä materiaaleja ja valmistusprosesseja sekä tarkkuuden varmistavia laadunvalvontatoimenpiteitä. Annamme myös yksityiskohtaiset tekniset tiedotTarkat muottikomponentit ja -osattehtaalta Moldburger Mold Industry Co., Ltd:ltä.

Sisällysluettelo

• 1. Mikä on muottiliuska ja miksi se on tarpeen?
• 2. Mitä erityyppisiä dioja käytetään monimutkaisissa muoteissa?
• 3. Kuinka liukuliike aktivoidaan ja ajastetaan?
• 4. Mitkä materiaalit ja käsittelyt varmistavat diojen kestävyyden?
• 5. Mitkä suunnitteluperiaatteet estävät diojen epäonnistumisen?
• 6. Mitkä tekniset tiedot määrittelevät korkealaatuiset muottiliuskat ja -osat?
• 7. Usein kysytyt kysymykset (FAQ)
• 8. Johtopäätös

1. Mikä on muottiliuska ja miksi se on tarpeen?

Muotin liukukappale on mekanismi, joka siirtää osaa muotin ontelosta tai ytimestä sivusuunnassa, kohtisuorassa muotin pääaukko- ja sulkemissuuntaan nähden. Luistin tarkoituksena on muodostaa piirteitä, jotka estäisivät osan irtoamisen, jos muotti yksinkertaisesti avautuu pääakselia pitkin. Nämä ominaisuudet tunnetaan aliarvostuksina. Poikkileikkaus voi olla sivureikä, syvennys, kierre tai mikä tahansa geometria, joka ei ole linjassa muotin aukon suunnan kanssa. Ilman liukua nämä ominaisuudet jäisivät loukkuun, eikä osaa voitaisiin poistaa vahingoittumatta. Luistin liikkuu pois tieltä ennen osan poistamista, jolloin osa voidaan poistaa puhtaasti. Alla olevassa taulukossa on yhteenveto ominaisuuksista, jotka vaativat dioja.

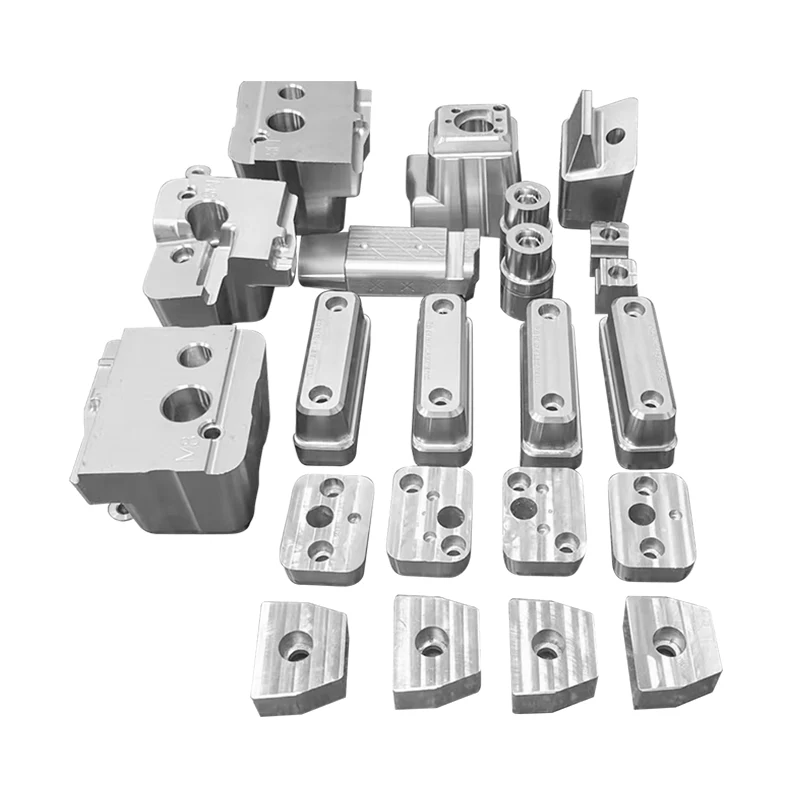

kloMoldburger Mold Industry Co., Ltd., Tehtaamme on erikoistunut tarkkojen muottikomponenttien ja -osien, mukaan lukien liukukappaleiden, suunnitteluun ja valmistukseen. Meillä on laaja kokemus luistien valmistamisesta monimutkaisiin muotteihin, joita käytetään auto-, lääke- ja kulutuselektroniikkateollisuudessa. Suunnittelutiimimme tekee tiivistä yhteistyötä muottien suunnittelijoiden kanssa varmistaakseen, että liukumekanismi on optimoitu tiettyjen osien geometrian ja tuotantovaatimusten mukaan.

2. Mitä erityyppisiä dioja käytetään monimutkaisissa muoteissa?

Monimutkaisissa muoteissa käytetään useita eri tyyppejä, joista jokainen sopii erilaisiin sovelluksiin ja osien geometrioihin. Yleisimmät tyypit ovat nokkatappiluisti, hydraulinen luisti, kulmatappiluisti ja mekaaninen luisti. Nokkatappiluisti on yleisin tyyppi. Se käyttää muotin pohjaan asennettua nokkatappia luistin aktivoimiseen muotin avautuessa. Nokkatappi työntää luistia sivusuunnassa, kun muottilevyt erottuvat. Hydraulinen luisti käyttää hydraulisylinteriä siirtämään luistia muotin aukosta riippumatta. Tämä mahdollistaa monimutkaisemman ajoituksen ja suuremman voiman. Kulmatappiluisti käyttää kulmassa olevaa tappia luistin liikuttamiseen muotin avautuessa, samalla tavalla kuin nokkatapin luisti, mutta jolla on erilainen geometria. Mekaaninen luisti käyttää vipua tai hammastankomekanismia luistin liikuttamiseen. Alla olevassa taulukossa verrataan näitä diatyyppejä.

Valmistamme tehtaallamme kaikenlaisia ​​luistia ja niihin liittyviä komponentteja, mukaan lukien liukukappaleet, liukukiskot, nokkatapit ja kulutuslevyt. Käytämme korkealaatuisia materiaaleja ja tarkkaa koneistusta varmistaaksemme, että liukumäemme toimivat sujuvasti ja luotettavasti. Suunnittelutiimimme voi suositella sopivaa diatyyppiä sinun sovellukseesi.

3. Kuinka liukuliike aktivoidaan ja ajastetaan?

Liukuliikkeen käyttö ja ajoitus ovat kriittisiä monimutkaisen muotin onnistumiselle. Luistin tulee liikkua oikeaan aikaan muottijaksossa: sen jälkeen, kun osa on jäähtynyt riittävästi vastustaakseen muodonmuutosta, mutta ennen kuin osa irtoaa. Jos liukumäki liikkuu liian aikaisin, osa saattaa vääntyä tai vaurioitua. Jos se liikkuu liian myöhään, osa voi murtua tai liukumäki vaurioitua. Ajoitusta ohjaa nokkatapin geometria tai hydraulijärjestelmän ohjelmointi. Nokkatapin luistin kohdalla nokkatapin pituus ja kulma määräävät, milloin luisti alkaa liikkua ja kuinka pitkälle se kulkee. Nokkatappi asennetaan tyypillisesti muotin kiinteään puoliskoon ja se tarttuu luistiin muotin avautuessa. Luistin liikkuu sivusuunnassa, kun nokkatappi työntää sitä. Alla olevassa taulukossa on yhteenveto liukuliikkeen ajoitusnäkökohdista.

Moldburger Mold Industry Co., Ltd.:n tehtaallamme käytetään edistyksellistä CAD- ja simulointiohjelmistoa diojen liikkeen ajoituksen suunnitteluun ja tarkistamiseen. Voimme simuloida koko muottisyklin varmistaaksemme, että luisti liikkuu oikeaan aikaan ja ettei muut muottikomponentit häiritse. Tarkkuusvalmistuksemme varmistaa, että nokkatapit ja liukukappaleet valmistetaan täsmälleen oikean ajoituksen edellyttämiin mittoihin.

4. Mitkä materiaalit ja käsittelyt varmistavat diojen kestävyyden?

Liukun kestävyys riippuu sen valmistuksessa käytetyistä materiaaleista ja käsittelyistä. Luistin tulee kestää ruiskupuristuksen suuria paineita, toistuvan liikkeen kitkaa ja hankaavan muovisulan kulumista. Luistin ja niiden komponenttien yleisimmät materiaalit ovat karkaistut työkaluteräkset, kuten P20, H13 ja S7. Nämä teräkset tarjoavat korkean lujuuden, sitkeyden ja kulutuskestävyyden yhdistelmän. Liukupinnat on usein pinnoitettu tai käsitelty kitkan vähentämiseksi ja käyttöiän pidentämiseksi. Yleisiä käsittelyjä ovat nitraus, kromipinnoitus ja kulutusta kestävien pinnoitteiden, kuten titaaninitridi (TiN) tai timanttimainen hiili (DLC), levitys. Alla olevassa taulukossa on yhteenveto dioissamme käytetyistä materiaaleista ja käsittelyistä.

Käytämme tehtaallamme vain korkealaatuisia materiaaleja ja käsittelyjä tarkkojen muottikomponenttien ja -osien valmistukseen. Meillä on laitteet ja asiantuntemus suorittaa nitraus-, kromaus- ja pinnoitussovelluksia talon sisällä. Tarjoamme myös valikoiman vakio- ja räätälöityjä kulutuslevyjä ja ohjausholkkeja erilaisiin liukumalleihin. Tavoitteenamme on tarjota luotettavasti toimivia liukumäkiä muotin käyttöiän ajan.

5. Mitkä suunnitteluperiaatteet estävät diojen epäonnistumisen?

Liukumekanismin suunnittelussa on otettava huomioon ruiskuvaluprosessin voimat, liike ja ympäristö. Useat suunnitteluperiaatteet ovat kriittisiä liukuvian estämiseksi. Ensimmäinen on riittävä opastus. Liukumäki on ohjattava tarkasti reittiään pitkin. Tämä saavutetaan tyypillisesti ohjauskiskoilla ja kulutuslevyillä. Ohjauskiskojen tulee olla riittävän jäykkiä kestämään liukukappaleeseen kohdistuvia sivuttaisvoimia, ja kulutuslevyjen tulee tarjota vähäkitkainen pinta. Toinen periaate on oikea kohdistus. Luistin tulee olla kohdakkain muotin ontelon ja ytimen kanssa. Virheellinen kohdistus voi aiheuttaa osan kiinnittymistä, kulumista ja vaurioita. Kolmas periaate on riittävä esijännitys. Liukukappale on esikuormitettava ohjauskiskoja vasten välyksen poistamiseksi. Tämä varmistaa, että liukumäki liikkuu sujuvasti ja tarkasti. Neljäs periaate on suojautuminen saastumiselta. Liukumekanismi on suojattava muovisalta, pölyltä ja roskilta. Tämä saavutetaan yleensä tiivisteillä tai kansilla. Alla olevassa taulukossa on yhteenveto näistä suunnitteluperiaatteista.

Moldburger Mold Industry Co., Ltd.:n tehdas noudattaa näitä suunnitteluperiaatteita liukujemme ja lisäosien valmistuksessa. Käytämme tarkkuustyöstöä varmistaaksemme, että kaikki komponentit sopivat yhteen oikein. Käytämme korkealaatuisia kulutuslevyjä ja ohjauskiskoja tasaisen ja tarkan liikkeen takaamiseksi. Ja tiivisteet ja kannet suojaavat mekanismia saastumiselta. Tavoitteenamme on tarjota luotettavasti toimivia liukumäkiä muotin käyttöiän ajan.

6. Mitkä tekniset tiedot määrittelevät korkealaatuiset muottiliuskat ja -osat?

Muottilevyjen ja -osien tärkeimmät tiedot sisältävät materiaalin, kovuuden, mittatoleranssin, pinnan viimeistelyn ja pinnoitteen. Alla oleva taulukko sisältää yhteenvedon tarkkojen muottikomponenttien ja -osien tyypillisistä teknisistä tiedoista.

Valmistamme tehtaallamme tarkat muottikomponentit ja -osat täyttämään nämä vaatimukset ja paljon muuta. Voimme räätälöidä materiaalin, kovuuden ja pinnoitteen tarpeidesi mukaan. Laadunvalvontajärjestelmämme sisältää mittatarkastuksen, kovuustestauksen ja pinnan viimeistelymittauksen varmistaaksemme, että jokainen komponentti täyttää korkeat standardimme.

7. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mitä eroa on muotissa olevan liukumäen ja nostimen välillä?

Vastaus: Luistin liikkuu sivusuunnassa, kohtisuorassa muotin avautumissuuntaan nähden, muodostaen alaleikkauksia osan sivulle. Nostin liikkuu kulmassa, tyypillisesti muodostaakseen alaleikkauksia osan sisäpuolelle tai auttaakseen irrottamista. Molemmat ovat mekanismeja sellaisten piirteiden muodostamiseen, joita ei voi muotoilla yksinkertaisella suoralla vedolla, mutta ne toimivat eri suuntiin ja niitä käytetään eri geometrioille.

Kysymys 2: Kuinka määritän dialle vaaditun vedon?

Vastaus: Liukulle vaadittava iskunpituus määräytyy alaleikkauksen syvyyden ja turvamarginaalin mukaan. Luistin tulee vetäytyä tarpeeksi pitkälle, jotta alaleikkaus tyhjenee kokonaan, ennen kuin osa työntyy ulos. Yleissääntönä on, että iskun tulee olla vähintään 5-10 mm suurempi kuin alileikkaussyvyys. Tarkka isku riippuu osan geometriasta ja muotin suunnittelusta. Suunnittelutiimimme voi auttaa sinua laskemaan tarvittavan iskun sovelluksellesi.

Kysymys 3: Mikä saa dian tarttumaan tai takertumaan?

Vastaus: Luistin voi takertua tai takertua useista syistä: riittämätön voitelu, muovisalaman tai roskien aiheuttama kontaminaatio, luistin tai ohjauskiskojen virheellinen kohdistus, riittämätön esijännitys tai ohjauskiskojen ja kulutuslevyjen kuluminen. Säännöllinen huolto, mukaan lukien puhdistus ja voitelu, voi estää useimmat tarttumisongelmat. Jos dia tarttuu, se tulee purkaa, tarkastaa ja korjata ennen käyttöä.

Kysymys 4: Kuinka usein muottiliuskoja tulee huoltaa?

Vastaus: Muottilasit tulee tarkastaa ja huoltaa säännöllisin väliajoin tuotantomäärästä ja muovattavasta materiaalista riippuen. Yleissääntönä on, että objektilasit on tarkastettava 10 000–50 000 syklin välein. Tarkastukseen tulee sisältyä kulumisen tarkastus, kohdistuksen tarkistaminen ja liukupintojen voitelu. Ennaltaehkäisevä huolto voi pidentää liukumäen käyttöikää ja estää odottamattomia seisokkeja.

Kysymys 5: Voidaanko liukumäet asentaa jälkikäteen olemassa olevaan muottiin?

Vastaus: Joissakin tapauksissa liukulevyt voidaan asentaa jälkikäteen olemassa olevaan muottiin, mutta tämä on monimutkainen prosessi, joka vaatii huolellista suunnittelua. Muotissa tulee olla riittävästi tilaa liukumekanismille ja muotin pohjaa on muutettava nokkatappeja tai hydraulisylintereitä varten. Jälkiasennus on usein kalliimpaa ja aikaa vievämpää kuin liukumäen suunnittelu alusta alkaen. Suunnittelutiimimme voi arvioida muottisi ja neuvoa, onko jälkiasennus mahdollista.

8. Johtopäätös

Liukulevyillä on kriittinen rooli monimutkaisessa muotin liikkeessä, koska ne mahdollistavat sellaisten osien valmistamisen, joissa on alaleikkaukset, sivureiät, kierteet ja muut ominaisuudet, joita ei voi muovata yksinkertaisella auki- ja kiinni-muotilla. Ne ovat tarkkuusmekanismeja, jotka on suunniteltava, valmistettava ja ylläpidettävä korkeimpien standardien mukaisesti. Niiden rakentamisessa käytetyt materiaalit, käsittelyt ja suunnitteluperiaatteet määräävät niiden luotettavuuden ja käyttöiän. Moldburger Mold Industry Co., Ltd.:n tehtaamme on erikoistunut tarkkojen muottikomponenttien ja -osien valmistukseen, mukaan lukien liukukappaleet, liukukappaleet, nokkatapit ja kulutuslevyt. Meillä on asiantuntemus ja laitteet valmistaa korkealaatuisia komponentteja, jotka täyttävät vaativimmatkin vaatimukset. Suunnittelutiimimme tekee tiivistä yhteistyötä asiakkaidemme kanssa varmistaakseen, että jokainen komponentti on optimoitu heidän erityiseen sovellukseensa.

Suunnitteletpa uutta muottia tai ylläpidät vanhaa, pyydämme sinua ottamaan yhteyttä keskustellaksemme tarpeistasi. Voimme tarjota näytteitä, teknisiä tietoja ja suunnitteluapua. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotettavan kumppanin muotinvalmistajille ja muovailijoille ympäri maailmaa.

Ota yhteyttä Moldburger Mold Industry Co., Ltd.:hen jo tänäänkeskustellaksesi tarkkojen muottikomponenttien ja -osien vaatimuksistasi ja selvittääksesi, kuinka liukukappaleemme voivat parantaa monimutkaisten muottien suorituskykyä ja luotettavuutta.
